当前位置：首页 > 产品展示 > 编码器 > 磁编码器 > 磁编码器

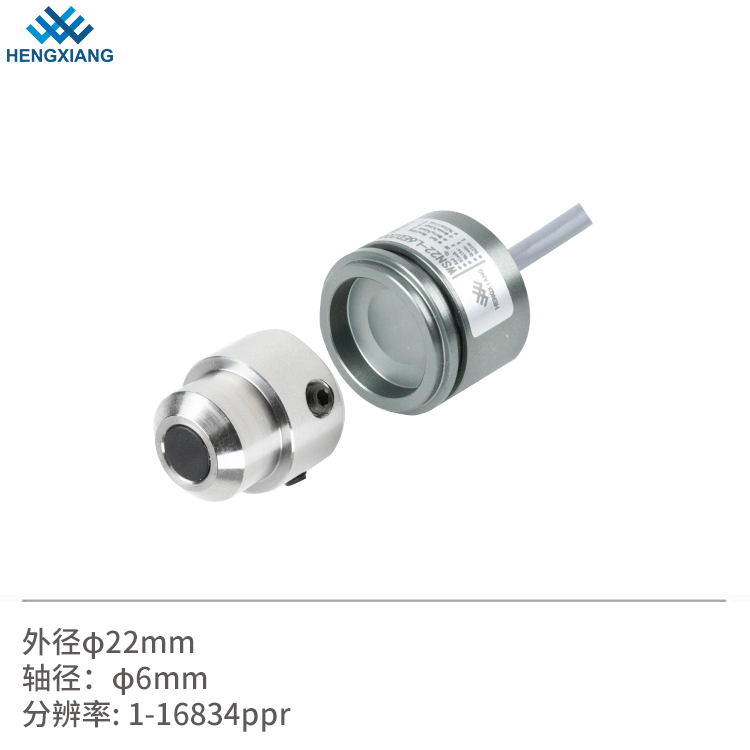

产品介绍：
外形尺寸：体积小,外径Φ22mm,厚度为17mm
轴 径: Φ6mm 分 辨 率: 可达16384P/R
连接方式: 线侧出
输出形式：HTL&TTL
| 项目 | 基本参数 | |
| 外形尺寸 | 外径: 22mm | |
| 厚度: 17mm | ||
| 轴径: 6mm | ||
| 脉冲 | 1-16384PPR | |
| Z相宽度 | A=0.25T,B=0.5T,C=1T,D=180° | |
| 输出相位 | 相位A,B,Z ,-A,-B,-Z | |
| 电源电压 | DC5V & DC7-30V | |
| 出线方式 | 电缆线后出 | |
| 输出类型 | C=TTL(5V) | |
| E=HTL(8-30V) | ||
| 环境温度 | 工作温度: -20~+70° | |
| 保存温度: -25~+75° | ||
| 环境湿度 | 工作和保存: 35~85%RH (不结露) | |
| 防护等级 | IP67 | |
| 线长 | 1m | |
| 包装方式 | 纸盒 | |
| 重量 | 30g | |
